Gang

Nachtrag -Die Zähne der Zahnräder erstrecken sich bei Außenverzahnungen nach außen und bei Innenverzahnungen vom Wälzkreis aus, der als Zahnkopf bezeichnet wird und sich zwischen dem Wälzkreisdurchmesser und dem Außendurchmesser erstreckt. Der Kopfhöhenkreis wird durch diese Erweiterung definiert.

Achse -Achsen steuern die Bewegungsrichtung und die Übertragung des Getriebes. Parallele Achsen, bei denen die Achsen ausgerichtet bleiben, sind üblich. Sich schneidende Achsen, die senkrecht zueinander stehen, lenken die Bewegungsrichtung um. Es gibt auch nicht-parallele, nicht-sich schneidende Achsenkonfigurationen.

Basiskreis -Der Grundkreis ist ein theoretisches Konzept zur Erzeugung der Evolventenkurve, die für Zahnprofile von Zahnrädern entscheidend ist.

Kreisteilung -Gemessen entlang des Teilkreises ist die Kreisteilung die Spannweite von einem Punkt auf einem Zahn zu einem vergleichbaren Punkt auf dem nächsten, berechnet als Bogen. Für einen ordnungsgemäßen Eingriff ist eine gleichmäßige Teilung der Zahnräder erforderlich.

Nachtrag -Zahnfuß ist der Teil eines Zahns unterhalb des Teilkreises, der sich bis zum kleineren Durchmesser erstreckt.

Diametraler Abstand (DP) -Definiert als Zähnezahl im Verhältnis zum Teilkreisdurchmesser gewährleistet die diametrale Teilung die Kompatibilität des Eingriffs. In den USA und im Vereinigten Königreich sind es Zähne pro Zoll, wobei höhere Werte auf kleinere Zähne hinweisen.

Filet -Die Zahnkehle oder Trochoide entsteht als Nebenprodukt beim Schneiden an der Zahnbasis.

Formdurchmesser -Der Formdurchmesser oder TIF ist ein imaginärer Kreis, der Verrundungskurven verbindet und kleiner als der Basiskreisdurchmesser ist.

Übersetzungsverhältnis -Das Übersetzungsverhältnis stellt die Zahnradumdrehungen pro einzelne volle Umdrehung dar und vermittelt den Geschwindigkeitsvergleich. Größere Antriebsräder drehen angetriebene Zahnräder schneller, während kleinere Antriebsräder schnellere Bewegungen ausführen.

Teilkreis -Die Abmessungen des Teilkreises ermöglichen eine tangentiale Ausrichtung für eine ordnungsgemäße Zahnradverbindung, was für den ordnungsgemäßen Getriebebetrieb unerlässlich ist.

Teilungsdurchmesser -Der Teilkreisdurchmesser, beschriftet mit dm oder d2, gibt die Teilkreisabmessungen an, um den erforderlichen Zahnradabstand abzuschätzen.

Druckwinkel -Bei der Bestimmung des Tangentenwinkels am Teilkreis wird der Eingriffswinkel durch Evolventenformwerkzeuge bestimmt, normalerweise 14,5 Grad, 20 Grad oder 25 Grad.

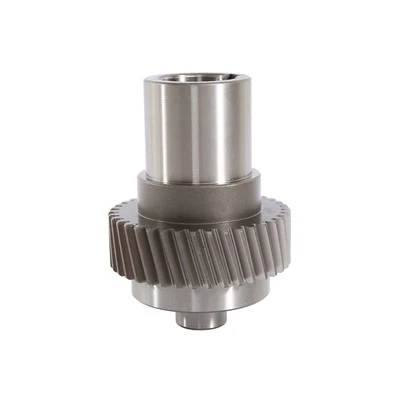

Zähne -Getriebezähne, die je nach Ausführung nach außen oder innen vorstehen, übertragen die Rotation. Im Inneren kämmen sie mit äußeren Zahnrädern, wie sie in Planetensystemen üblich sind.
